Линия для производства профнастила H153
ООО Цзинь Бинь
WhatsApp Саша
. Основные характиристики:
① Толщина обработки металла: 0.8 ~1.5mm
② Ширина обработки металла: 1500mm
③ Скорость производства: 25-35 m/min
9
④ Режима работы: автоматический
⑤ Мощность: примерно 85kw
I. Технология производства и состав линии:
Процесс технологии производства:
Подача металла-профилегиб-гидра-вырезание-готовый профнастил
Схема:
Состав линии：
① Гидравлический разматыватель с тележкой на 10 тонн
② Стан профилегибочный
③ Отрезное устройство (гидравлическое)
④ Система гидравлического пресса
10
⑤ Система автоматического управления (САУ) : Delta
⑥ Счётчик (PLC) : Delta
⑦ Автоматический приемный стол
IV. Общие сведения конструкции линии
1. Гидравлический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан.

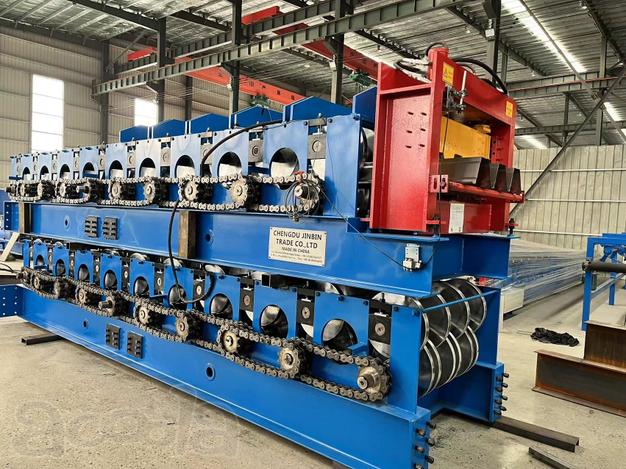

2. Стан прокатный
Грузоподъёмность, 10 тонн
Внутренний диаметр рулона 480-620mm
Внешний диаметр рулона До1500mm
Мах. ширина рулона До1600mm
Толщина металла в рулоне 0.8-1.5mm
Количество лопастей 4шт
Мощность двигателя 7.5kw
Кол-во рабочих клетей 46 клетей
Диаметр клетей Φ120mm
Материал вала 40X
Материал ролики 9XC c твердостью 48-54 HRC
Рама главной машины 400H сталь
Мощность двигателя 4 х 18.5kw
11
Предназначен для последовательного гиба и формовки полосы проката до
требуемой конфигурации профиля. На раме прокатного стана установлены
формующие клети, ножницы гильотины профильные, направляющее заправочное
устройство, электропривод.
3. Отрезное устройство (гидравлическое)
Установлены на раме прокатного стана, обеспечивает высокую устойчивость и
долговечность. Фигурный нож обеспечивает качественную отрезку профиля
необходимой длины. Это устройсиво входит ножа 2шт. (материал из закаленного
Cr12 ) Мощность резки обеспечивается гидравлической станцией.
4. Система гидравлического пресса
Применение топливный насос зубчатки в управлении， введение гидросмесь в
гидроцилиндр системы отрезного устройства для привода отрезного устройства к
резке металла. Мощность двигателя топливного насоса: 5.5 kw.
12
5. Система автоматического управления (САУ)
Оборудование для производства профнастила укомплектовано новейшей
системой автоматического управления. САУ предназначено для автоматизации
процесса прокатки с возможностью управления такими важными технологическими
параметрами, как: скорость прокатки (с функцией оптимизации критерия
производительность - качество), количество - длина профилей, паузы
технологического цикла.
Достоинства САУ:
① Обеспечивает плавный пуск-стоп линии (пуск линии без рывков
② Нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
③ Отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
④ Обеспечивает долговечность эксплуатации (щадящий режим) ;
13
⑤ Увеличение производительности и улучшение качества выпускаемой продукции;
⑥ Обеспечивает точность реза по длине +1мм на 6м профиля;
⑦ Русское и английское меню.
6. Счётчик (PLC) : Delta
PLC считает отработанную длину профнастила и принимает Тайвань Delta для
реализации автоматического производства всей машины.
7. Автоматический ириемный штабелёр
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц
прокатного стана и формирования пачек готового профиля. Длина стола - 12
метров.
