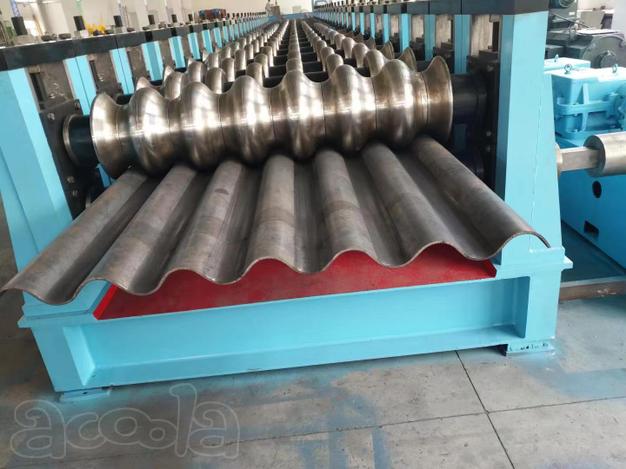

Линия по производству гофрированного листа
ООО Цзинь Бинь
WhatsApp Саша
Процесс формования：
Технология процесса：
Подача и размотка рулонов － машина предварительной калибровки с несколькими роликами - резка фиксированной длины － (автоматическая транспортировка) Сервоподача, штамповка - (автоматическая транспортировка) - прокатка гофрированного листа －приемный стол
Технические требования：
1. Условия производства оборудования：
2. Площадь оборудования: 50×4×6 (длина*ширина* высота) метров.
3. Направление подачи оборудования: подача влево.
4. Параметры напряжения 380В, 50Гц, 3-фазное.
5. Гидравлическое масло: 46# гидравлическое масло.
6. Трансмиссионное масло: 18# гиперболическое трансмиссионное масло.
7. Общая мощность двигателя: около 220 кВт.
8. Основные технические параметры оборудования
9. Ширина обрабатывающей полосы: 1500 мм
10. Толщина листа, обрабатываемого оборудованием: 2-8 мм
11. Низкоуглеродистая сталь, холоднокатаный лист, оцинкованный лист и т.д.；
12. Длина заготовки настраивается заказчиком
13. Точность фиксации длины заготовки：
1) Допуск по ширине составляет ±3,0 мм
2) Допуски по шагу всех отверстий составляют ±1 мм
3) Допуск по общей длине профиля составляет ±1.5 мм
4) Допуск на расстояние волны составляет ±0,5 мм
5) Допуск для двух самых дальних пиков составляет ±2,0 мм
6) Точность глубины волны формованной заготовки составляет ±1 мм
Ассортимент прокатной продукции
1. Это линия может выполнять процессы выравнивания, резки, формовки, штамповки и гибки профилей.
2. Продукт: Гофрированный картон
3. Ширина формующей передней пластины 1500 мм
4. Расстояние волны составляет 150 мм；
5. Глубина волны составляет 50 мм；
6. Радиус желоба R28 мм
